空調・衛生機能

空調・衛生設備

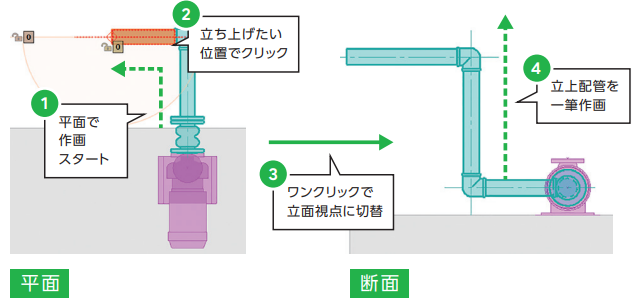

配管・ダクト作画

• ● 配管やダクトのルーティングはプロパティでサイズ・レベル・プリセット（レイヤーや色、線幅

• など）を設定し、平面・断面を切替えながら複雑なアップダウンのルートを一筆書きで作画でき

• ます。作画途中でサイズを変更すれば、レジューサ・ホッパーが自動発生します。





• 下記のさまざまな計算結果から配管やダクトのサイズを決定し、ルート作画できます。

機器器具

• ● 標準搭載の機器器具

• メーカー提供の CADEWA Smart 専用CADデータや空気調和・衛生設備CADシンボル基準

• ［SHASE-S001-2005］のほか、系統図用機器器具などを搭載。

• 給水点や排汚水点から適切なサイズでの配管作画できます。



• ● 外部連携の機器器具

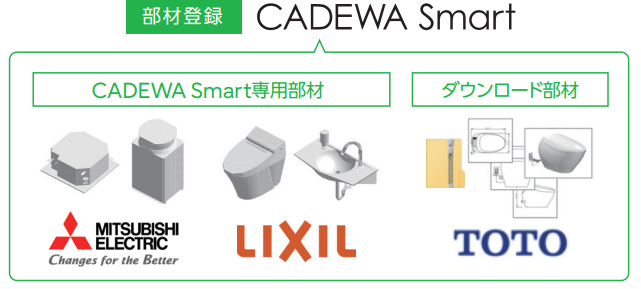

• 三菱電機・LIXIL提供の CADEWA Smart 専用部材、TOTOホームページからダウンロード

• した機器器具、Stem Ver 8, 9, 10機器器具、BLCJ BIMオブジェクト標準Ver.2.0機器器具

• を簡単に登録できます。

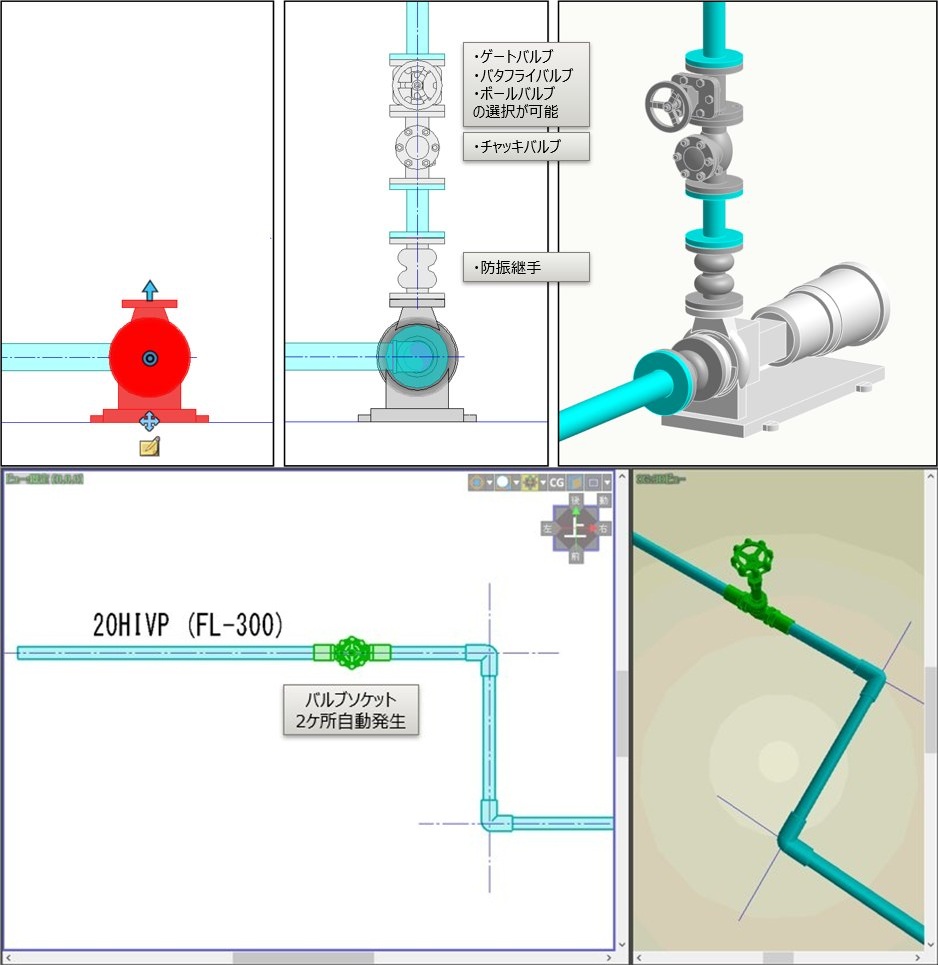

必要部材の自動発生

• ● ポンプの配管作画と同時に防振継手やバルブなど必要部材を自動作画。

• ほかにもビニル管にネジ込みバルブを配置した際、自動でバルブソケットを作画します。

• 早いだけではなく「抜け漏れ」を防止します。

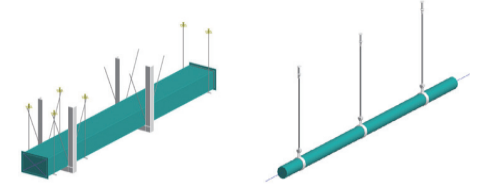

振れ止めの自動発生

• ● インサート作画と同時に耐震基準に沿った吊金物を一括で作画できます。

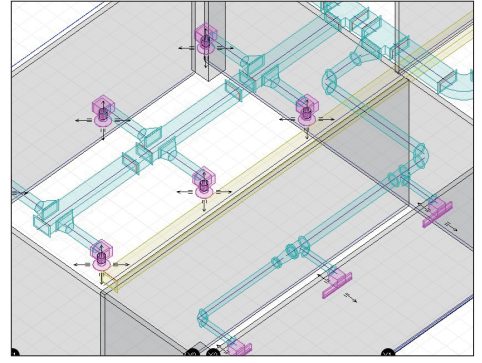

ルート接続

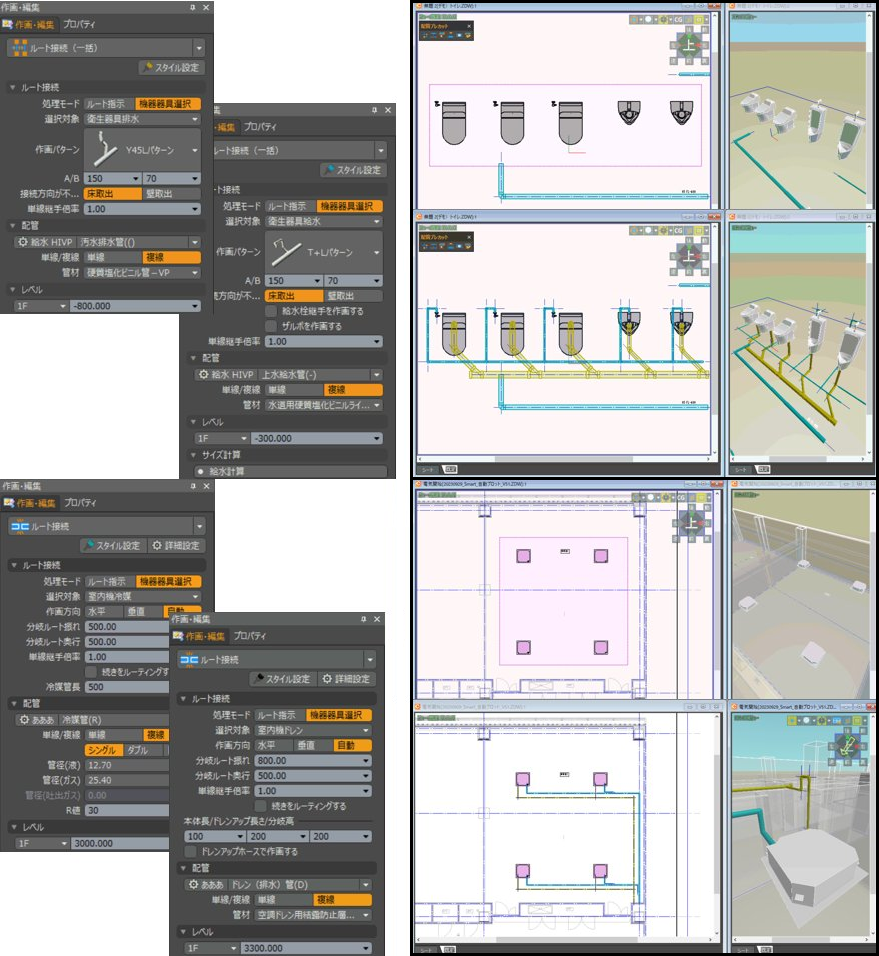

• ● 衛生器具・空調パッケージエアコン・制気口を対象にルートをサイズ計算し、自動作画します。
• ● 衛生器具を枠指定するだけで排汚水・給水ルートをサイズ計算の上、自動作画します。

• なお、スペースキーを押下することで流れ方向を決定できます。

• また、ルート同士の接続においてはスペースキーを押下することで接続パターンを選択できます。

• ● 空調パッケージエアコンを枠指定するだけで冷媒マルチ・ドレンアップルートをサイズ計算の上、

• 自動作画します。

• ● 制気口を枠指定するだけでサイズ計算の上、自動作画します。

• 制気口の接続箇所はフレキで接続するしないを選択でき、フレキ接続を選択した場合、レベルは

• フレキで吸収します。

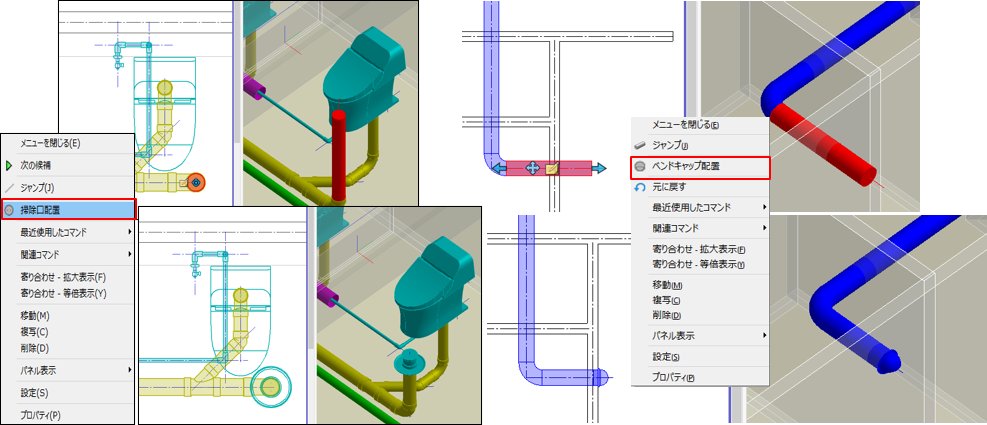

コンテキストメニューからの簡単部材配置

• ● 排水立管を指示したコンテキストメニューから簡単に床上掃除口、排水金物、ドルゴ通気弁を

• 配置できます。

• ● 丸ダクトを指示したコンテキストメニューから簡単にベンドキャップを配置できます。

ルート編集

• ● 作画済みのルートに対して豊富な編集機能を搭載しています。

• 配管やダクトのサイズ変更は、機器器具から給水管口径・負荷単位・風量を取得し適切な

• サイズにリサイジングできます。

保温材表現

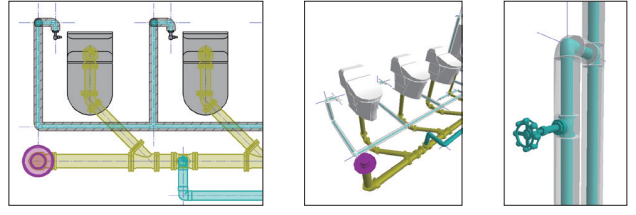

• ● バルブやダンパを含む配管・ダクトの保温材表現できます。

• 平面断面CGそれぞれの視点で表示／非表示を切替えて確認できます。

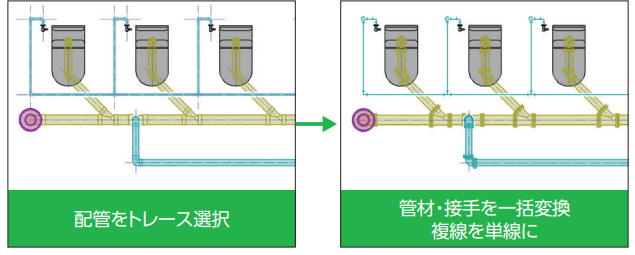

部材変換

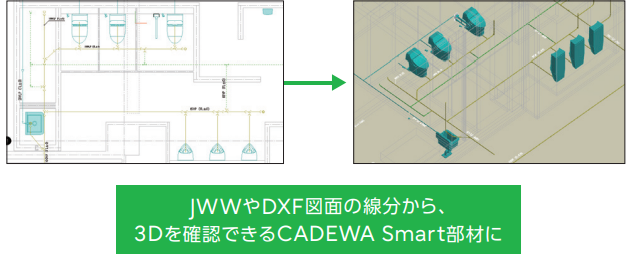

• ● 2次元図面の線分を対象にCADEWA Smart の配管・ダクト部材へと変換できます。

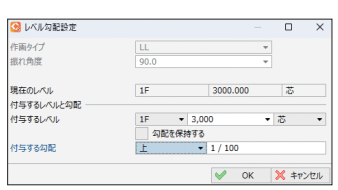

勾配

制気口算定

• ● 部屋情報を基に部屋名・面積・天井高を取得し、簡易風量計算で算出した制気口（アネモやライン

• など）を配置します。

計算機能（制圧計算・揚程計算）

• ● ポンプや送風機の能力算定を条件を変えながらシミュレーションできます。

• 計算結果の複数保存、Excel出力できます。

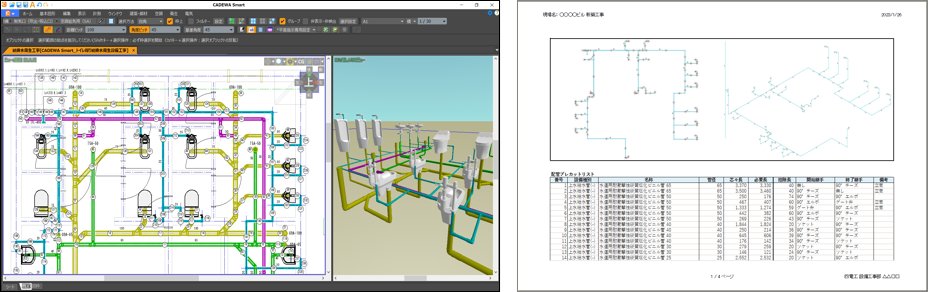

アイソメ展開

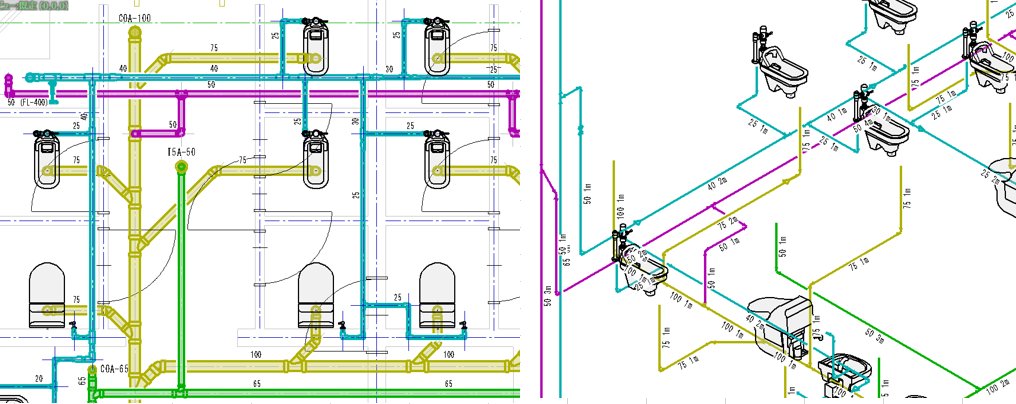

• ● 施工図から配管アイソメ、ダクトアイソメ図を展開できます。

• アイソメ展開と同時に用途やサイズ・レベルなどを作画できます。

配管プレカット 詳細はこちら

• ● 配管プレカットに必要な情報を一括付与、ナンバリングすることにより、配管の平面図や

• アイソメ展開図および継手の差込代やネジ込代を考慮した直管長をプレカットリストとして

• Excel形式で出力できます。

冷媒サイズ表

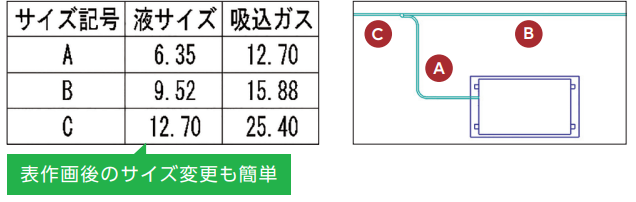

• ● 冷媒サイズ表を作画し、表のサイズ情報を作画済みの冷媒管に付与できます。

• 表作画後、サイズ変更すれば冷媒管に反映します。

• また、Excelを参照した冷媒サイズ表も作画できます。

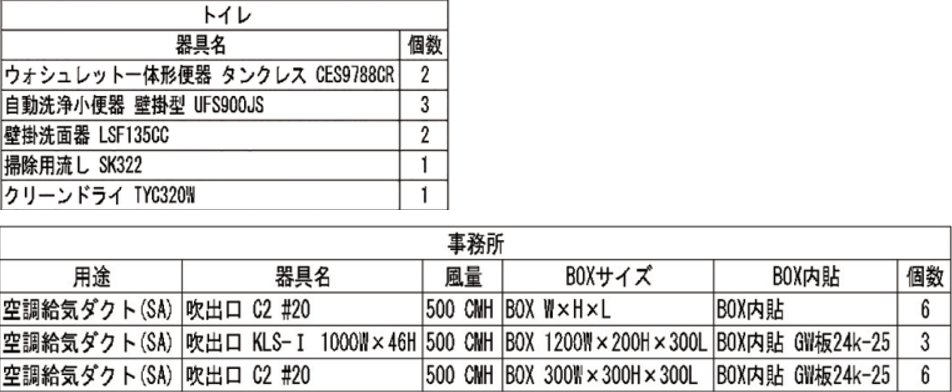

リスト

• ● 図面内に作画した機器器具から、衛生器具リストや制気口リストを自動作画できます。

材料集計

• ● 機器器具の個数、配管の材料や長さ、ダクトの板厚毎の面積などを集計できます。

• また、保温材・施工場所毎の集計、フレキの本数単位での集計できます。

• 拾い根拠リストも作成できます。
