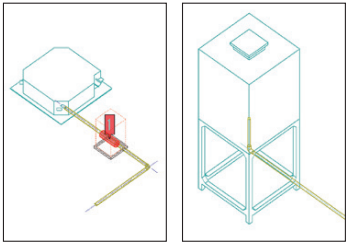

干渉チェック

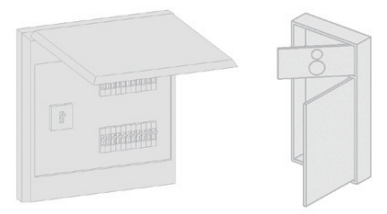

分電盤や屋内消火栓の扉の開閉

シーンパネル／ムービー保存

• ● シーンパネルから見たい始点（シーン）を登録し、複数のシーンを繋いだ動画を作成できます。

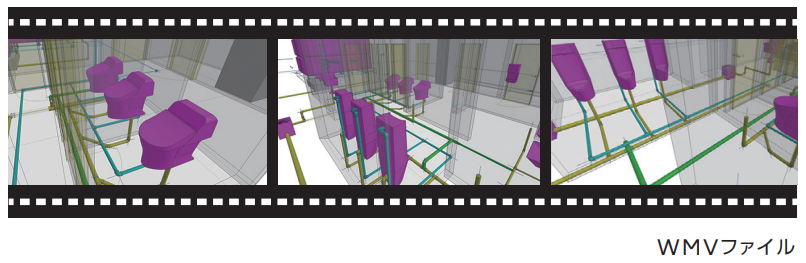

• 動画はWMVファイル形式で保存でき、動画再生ソフトで再生できます。

• また、シーンリストに対しメモを残すこともでき、Excelにリスト出力できます。

• デザインレビューに活躍します。

BCF／3D注釈

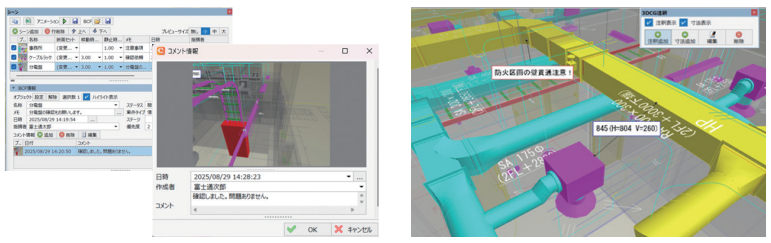

• ● 3Dビューで画像をキャプチャし、その画像に紐づくコメント・日時・作成者・ステータス等の

• 情報が入力でき、問題個所、指摘事項のコミュニケーションに寄与します。

• また、コメント・キャプチャ画像・視点はBCFに対応している他社のソフトにも連携できます。

• さらに、3Dビュー上での文字列による注釈や寸法も配置できます。



※BCF：異なるソフトウェア間で課題やコメントを共有するための標準フォーマット

3DCG透過設定

• ● レイヤー毎に3DCGの透過度を設定できます。利用シーンに合わせて、透過を有効（無効）に

• したり、オブジェクトのエッジのみ表示にするなどさまざまな表示パターンを1クリックで

• 切替えできます。また、3DCGの透過度を調整し、オブジェクトの奥にあるオブジェクトを

• 選択できます。（特許取得済）

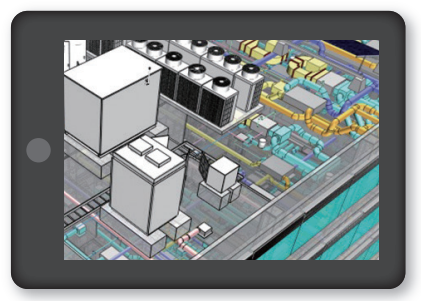

3D-PDF出力

データ互換

読込み可能なデータ形式
CADEWA Smart	*.ZDW
CADEWA Real 2015-2017	*.ZDU
CADEWA Real 2013以前	*.ZDX
CADEWA Evolution	*.ZD3
AutoCAD®	*.DWG （AutoCAD® R14-2026まで）
AutoCAD®のDXF	*.DXF （AutoCAD® R14-2026まで）
JW_CAD for Windows	*.JWW（Ver8.25aまで）
JW_CAD	*.JWC
BE-Bridge	*.CEQ（Ver5.0-7.0まで）
IFC	*.IFC（IFC4,2×3）
BCF	*.bcfzip,*.bcf
Parasolidデータ	*.x_t,*.x_b *.xmt_txt *.xmt_bin
PDF（ベクトルPDF）	*.PDF
SXF	*.SFC,*.P21
Revit®	*.rvt,*.rfa （Revit® 2020-2026まで）
SVGファイル	*.svg

書出し可能なデータ形式
CADEWA Smart	*.ZDW
CADEWA Real 2015-2017	*.ZDUX
AutoCAD®	*.DWG （AutoCAD® R14-2026まで）
AutoCAD®のDXF	*.DXF （AutoCAD® R14-2026まで）
JW_CAD for Windows	*.JWW （Ver7.00-8.25aまで）
BE-Bridge	*.CEQ（Ver5.0-7.0まで）
IFC（設備IFCデータ利用標準V2.0まで）	*.IFC（IFC4,2×3）
BCF	*.bcfzip,*.bcf
Parasolidデータ	*.x_t, *.x_b
PDF形式、3D-PDF形式	*.PDF
SXF	*.SFC,*.P21
Revit®	*.rvt,*.rfa （Revit® 2020-2026まで）
STL	*.stl

＜ご注意事項＞

• *.ZDX,*.ZD3読込みは、形状のみの読込みになります（部材変換無し）。
• Revit® 向けに用意しているアドイン「CADEWAマージ」や「整合性チェック」はRevit®2020‐2026で動作します。
• PDF（ベクトルPDF）は、CADから直接PDF出力したPDFを線分などに変換します。ラスタPDFは未対応です。
