建築機能

建築　的確な図面をつくるためのサポート

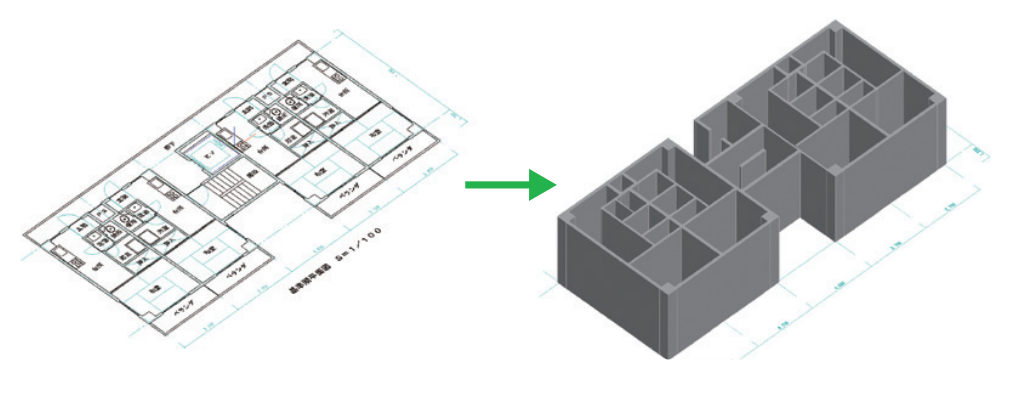

汎用建築図面から３次元建築図へ一括変換

• ● DXFやJWWから読込んだ２次元建築図データを「部材変換」によって効率よく３次元化できます。

• 柱サイズや壁厚を指定し、変換後の高さを設定することで一括変換できます。

• また、２次元建築図を下絵にトレースし個別に建築化することもできます。

建築作画・編集

• ● 通り芯や壁・梁・柱など新規で建築作画する部材も豊富に取揃えています。
• 通り芯
• 柱（一括作画可能）
• 壁（重なりトリミング）
• 梁（H鋼、ハンチなど）
• 躯体表記作画
• 階段（ストレート・折返し）
• 基礎・床・天井・屋根
• 部屋設定・ゾーン設定
• 建具（両開き・引き違いなど）

鋼材・支持鋼材

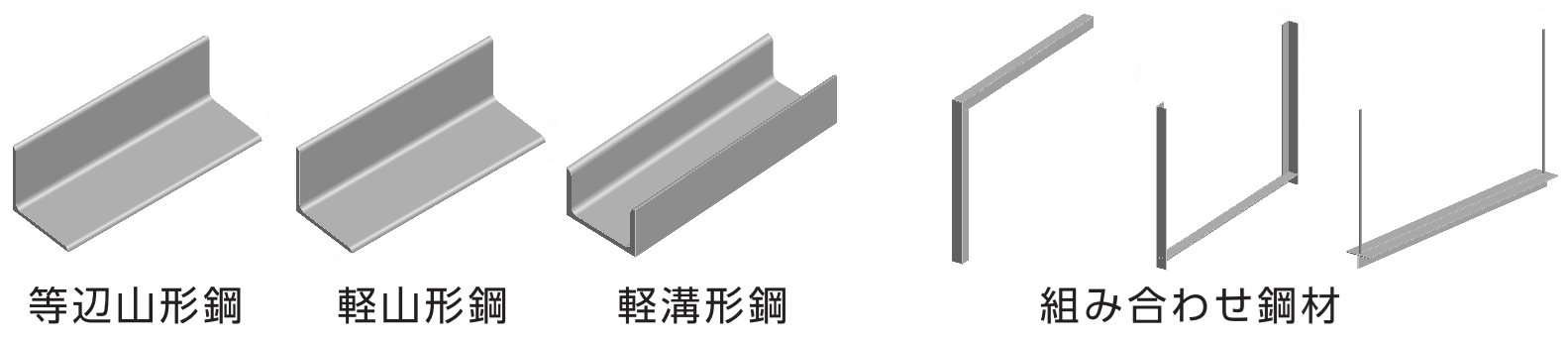

• ● 支持鋼材、組み合わせ鋼材の作画・編集ができます。

梁貫通可能領域の可視化

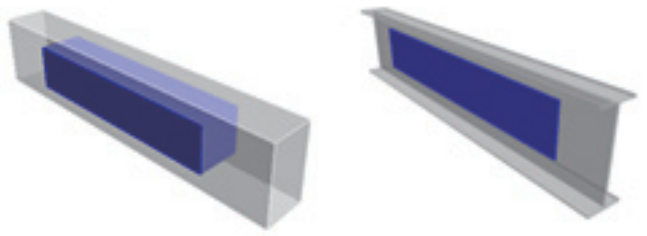

• ● 梁貫通可能領域を可視化でき、それを見ながら梁貫通を検討できます。

外部参照建築図へのスリーブ作画

• ● 建築図が参照図面の場合でも梁・壁・床の位置を認識してスリーブを作画できます。
