CADEWA Smart
ホーム › 製品情報・導入事例 › CADEWAシリーズ › CADEWA Smart
製品概要

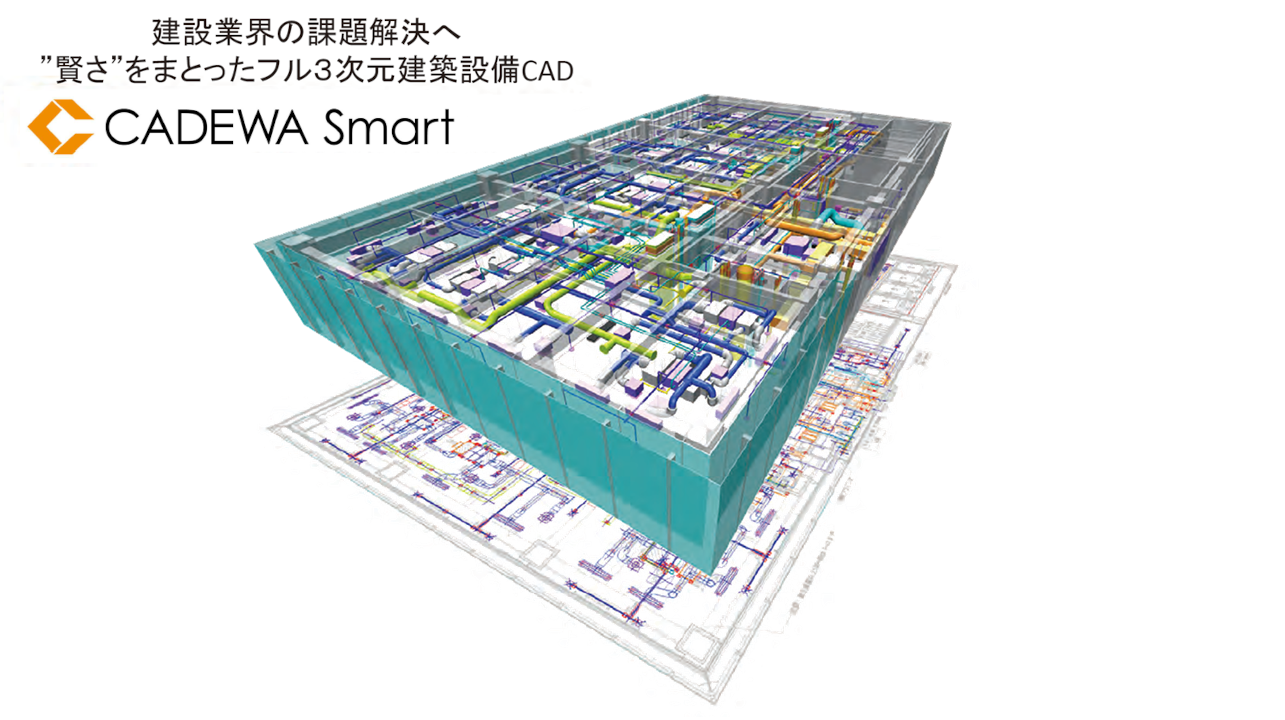

CADEWA Smart（キャデワ スマート）は業界初の施工チェック機能を搭載し、現場に潜む 様々なリスクを顕在化、品質向上に寄与します。 また、機器器具の自動プロットや自動ルート、自動発生部材、設計図からの自動施工検討図化 など各種自動化機能により図面作成における省力化に貢献します。 加えて、充実な図面データ互換によりBIMに代表されるIFCファイルへの対応はもちろん、 Autodesk®Revit® との互換ではRevitのネイティブファイルを中間ファイルを介さずに直接 読込み書出しするダイレクト互換を可能とし、データが複数回往復しても破綻しない連携も 実現しました。
製品ご紹介ムービー
- 四電工愛媛支店社屋3Dムービー
【共通】
- 2D要素枠指定による建築部材（柱・壁・梁）の3D化

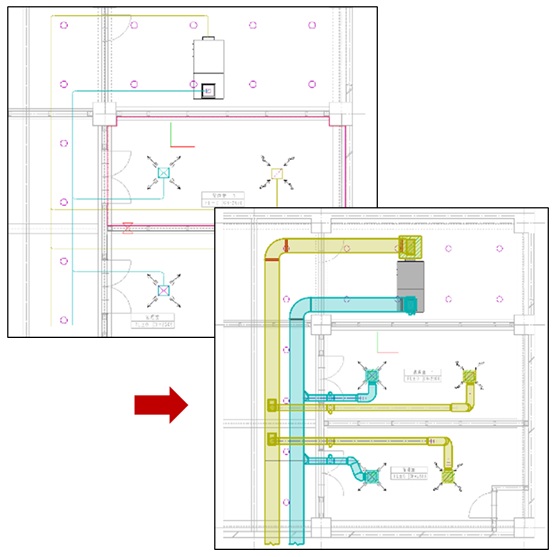

- 自動施工検討図化（ダクト・配管・電気）

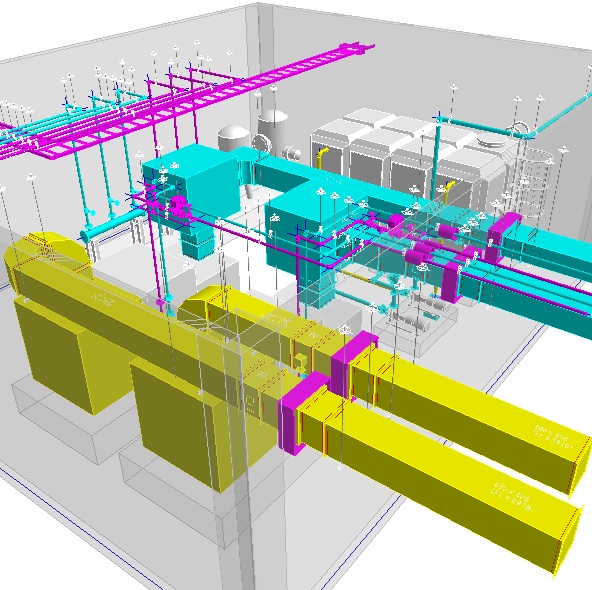

【建築・設備共通】
機能

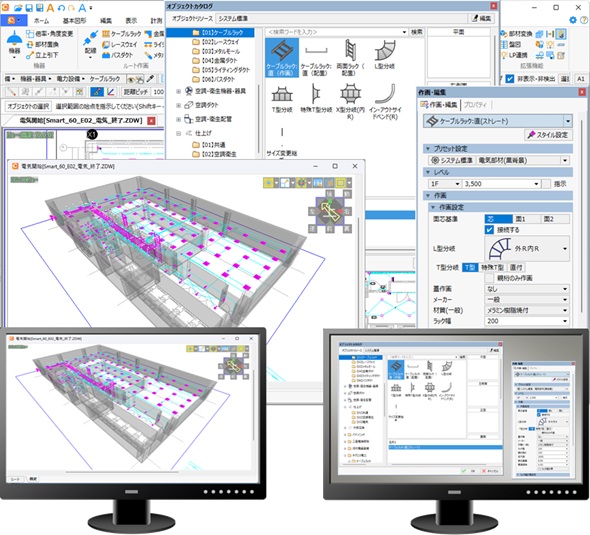

- 建築機能
- 建築機能についてご紹介します。

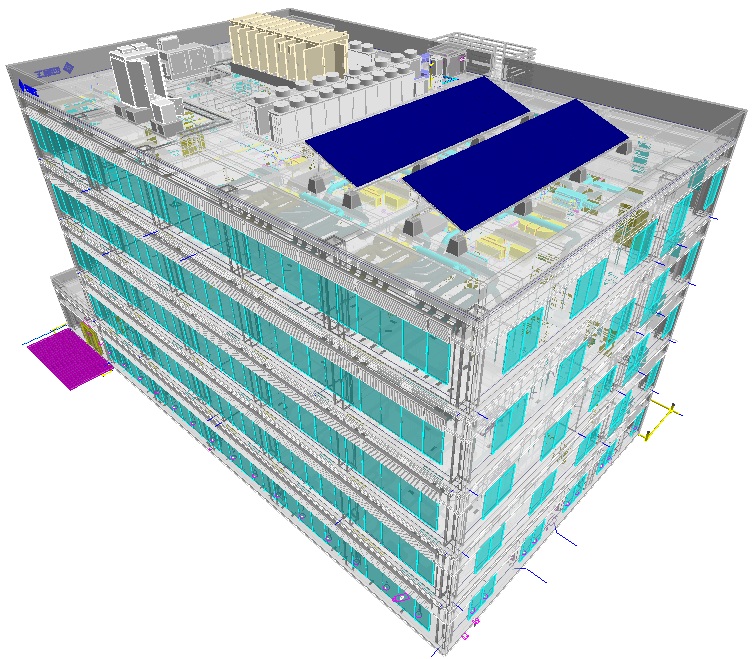

- 3D活用とデータ互換
- 3D活用とデータ互換についてご紹介します。
動作環境
動作環境
| 項目 | 動作環境 | |
|---|---|---|
| OS | Windows11 64bit（ARM版Windows11は非対応） | |
| CPU | Core i7、Core i9シリーズなど、Ryzen 7、Ryzen9シリーズなど （CPUコア数4コア以上/周波数が高いもの推奨） |
|
| メモリ | 16GB以上 | |
| ハードディスク空き容量 | 15GB以上 （システムドライブにM.2 SSD（NVMe接続）を推奨） |
|
| ディスプレイ | 解像度 | Full HD（1920x1080）以上 |
| 色数 | フルカラー対応 | |
| タッチパネル | 任意 | |
| グラフィック | OpenGLの対応バージョン | OpenGL 4.0以上 |
| DirectXの対応バージョン | DirectX 11以上 | |
| 性能 | グラフィックカード搭載を推奨 | |
| その他 | ホイール付きマウス、キーボード、インターネット接続環境（認証時） | |
※上記は動作環境であり、他社CADやBIMツールなどから中間ファイルなどで出力された外部データ互換は、データサイズやデータ構造によってメモリやハードディスク空き容量を大きく消費する場合もあります。
その他
| 項目 | 内容 |
|---|---|
| 認証方法 | Web認証 |
| 要素数 | 無制限（メモリに依存） |
| UNDO/REDO | 無制限（メモリに依存） |
| シート数 | 無制限 |
| レイヤ数 | 無制限 |
| ペーパーレイアウト数 | 255 |
| 用紙 | A0～A6,B0～B6,ANSI,ARCH,その他 |
| 縮尺 | 自由 |
| 色 | フルカラー（24ビットカラー） |
| 線種 | 無制限 |
| 線幅 | 31種類 （内訳 システム固定：25 ユーザ定義：6） |
| 線端 | 15種類 （なし、無限含む） |
| フォント | TrueTypeフォント、SHXフォント（大きさのみ） |
| 自動保存 | 時間 |
