シンボル配置

  • ● 複合スイッチシンボルを自由に組合せて作成・登録ができます。

  • 複合シンボル


このページの先頭へ

平行寸法

  • ● 部材(シンボル)の移動とリンクし、自動で寸法線・寸法値が変更されます。

  • 平行寸法


このページの先頭へ

開く

  • ● 「開く」からでもDWG,DXFおよびJWW、JWC形式の図面を開くように操作性を向上しました。

  • 開く


このページの先頭へ

名前を付けて保存

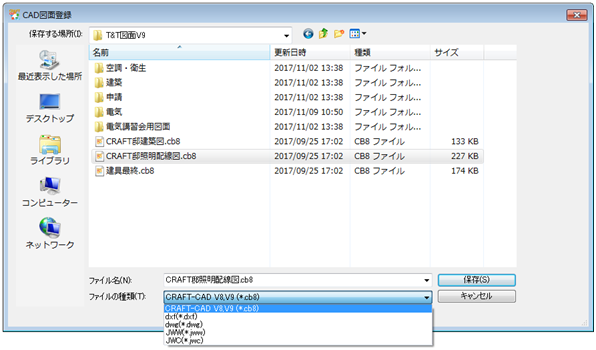

  • ● 「名前を付けて保存」からでもDWG,DXFおよびJWW、JWC形式の図面を保存するように操作性
  • を向上しました。


  • 名前を付けて保存


このページの先頭へ

レイヤ分割表示

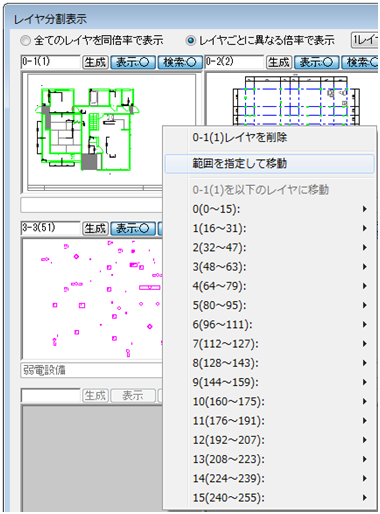

  • ● レイヤ分割表示で「範囲を指定して移動する」機能を追加しました。
  • レイヤ分割表示から選択した部材に対してレイヤ間の移動ができます。


  • 名前を付けて保存

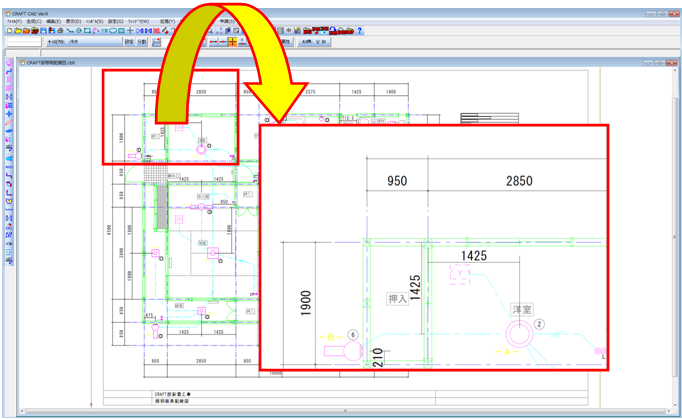

  • ● マウスホイールのスクロール操作で分割画面の拡大・縮小ができます。

このページの先頭へ

印刷

  • ● 用紙サイズを基準に、枠内で囲っている範囲の印刷ができます。
  • レイヤ分割表示から選択した部材に対してレイヤ間の移動ができます。


  • 印刷


  • ● 非検索レイヤを灰色で印刷する機能を追加しました。

このページの先頭へ

ハッチング

  • ● 指示した矩形範囲でハッチングや塗りつぶしを作画する機能を追加しました。

このページの先頭へ

隠線

  • ● 配線の一括隠線を実行する際、レイヤ順でなく、線種順で優先度を設定する機能を追加しました。
  • ● 配線の隠線記号で一般住宅用の隠線記号を新たに追加しました

  • 隠線


このページの先頭へ

配線振分

  • ● 指定のシンボルを指示するだけで、配線振分を行う機能を追加しました。

  • 配線振り分け


このページの先頭へ

寸法線・引出し線

  • ● 寸法線・引出し線の線端種(黒丸)を追加しました。

  • 寸法線・引出し線


このページの先頭へ

検索属性・表示属性

  • ● コマンドが終了しても、設定した属性を保持します。
  • ● 既存要素を指示することで「線色」「線種」「線幅」の各属性を取得します。

このページの先頭へ

レスポンスアップ

  • ● シンボル配置・継手コマンドの部材選択時、画面起動のレスポンスアップを図りました。

このページの先頭へ

「DWG,DXF」および「JWW」の最新データに対応

  • ● 「DWG,DXF(AutoCAD 2018 まで)」「JWW(jw_cad Ver8 まで)」の読込み・書き出しに
  • 対応しました。
