製品概要
開発コンセプトは「高機能」「簡単操作」「低価格」
これ一本で建築，電気，空調，衛生の作画が可能です！！
特長・機能
これこそが「設備図面を描く簡単なCAD」！！
JW-CADを使って設備図を作成されている方や、これからCADを導入される方でも簡単にマスタできるソフトです。 長年のノウハウから培われた建築・電気・空調・衛生の各作画機能を住宅や小型建物に適したコンパクトな機能にまとめていますので、コストパフォーマンスに優れ、また多彩な活用を可能にしました。
設備図作成の機能だけでなくベース機能や建築機能も充実
厳選された20コマンドを搭載。短時間でマスタできます。

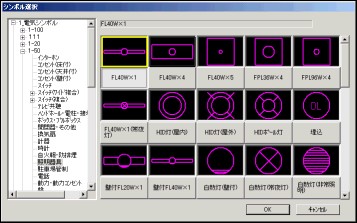

簡単シンボル選択＆シンボル登録
よく使用される電気・衛生・空調シンボルはもちろん、事前に登録済み。また、シンボル登録も可能です。

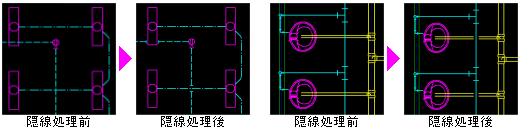

作画後の仕上げ機能も充実
配線の整理や、ルートの末端記号付加も簡単です。
配線の交差部分や配管の交差部分も簡単に隠線処理できます。
パターン配線＋一括配線でらくらく配線
器具間の配線を5パターンの中から、表示、確認しながら配線できます。この時、配線の引き出し点を自動で器具の中心にすることもできます。数台が規則的に配置されている照明器具等の配線は範囲を指示するだけで一括配線できます。
充実した空調・衛生継手。ケーブルラック継手も作画可能
配管継手では、VP・MD・モルコ等のほか、バルブ類も多数用意しました。ダクト継手では、エルボや割り込みを含むチーズ、2方のほか、ダンパ等の基本的な形状を用意しました。その他ケーブルラック継手も作画可能です。

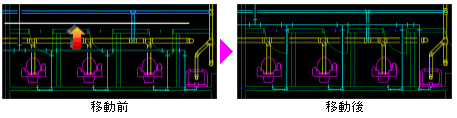

マウス一つで経路移動
図面上に作画されている配線や配管のルートを変更する際、削除して新たに書き直すことなく経路を移動できます。
相対座標（オフセット）
施工図作画に必須の正確な座標の指定が可能です。

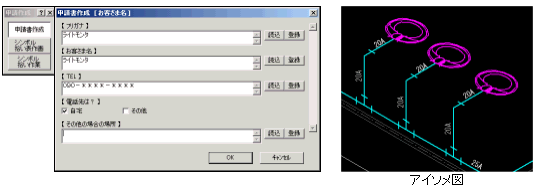

申請書作成
申請書の図面データに情報を付加するだけで、後はダブルクリック感覚で申請書を作成できます。また、申請書はフリーフォーマット形式ですので、電気、衛生等、図面種別も問いません。もちろん、申請書に利用できるアイソメ作画機能も搭載しております。
建具コマンド
建具記号も充実しています。
天井・タイル・畳割コマンド
天井・タイル割は千鳥を含む3パターンで作画できます。畳割はパターンを登録して、配置することも可能です。もちろん、指定の矩形内を隠線することも簡単に行えます。
その他便利な機能
- UNDO-REDOが可能（回数に制限なし）
- イメージ読込機能
スキャニングした図面データや写真データを読込できます。（bmp形式）
もちろん、イメージのスケール調整も可能です。 - クリップボード機能
クリップボードへコピーすれば、CRAFT-CADで作画した図面をそのまま、ワープロソフト、表計算ソフトに貼り付けできます。 - DXF，JWC，JWW形式の入出力に対応
- ホイール付きマウス対応
ホイールを利用することにより、マウスで簡単に画面の移動・拡大縮小が行えます。 - ジャンプ機能でコマンドを簡単起動
配置済みの部材を指示することで、コマンドを簡単起動できます。作画条件も自動設定されるので、作業効率が大幅にアップします。
動作環境
| CPU | Pentium互換プロセッサ |
|---|---|
| メモリ | 32MB以上推奨 |
| HDD | 40MB以上推奨 |
| OS | Windows 7 / Windows Vista / Windows XP / Windows 2000 / Windows NT4.0 / Windows ME / Windows 98 |
価格
189,000円（本体価格 180,000円＋消費税 9,000円）
お申込方法
［製品のご購入］ページよりお申し込みください。
