製品概要

  • 2次元作画で、3次元CGをリアルタイムに表示!
  • 「見える化」「見せる化」の更なる追求で、
  • 高品質な設計・施工を支援し、
  • 安心・安全な暮らしに貢献します。


 「建築設備CAD CADEWA Real」は、電気/設備の設計図・施工図を効率的に作画、編集でき、より精度の高い図面仕上げが可能な建築設備CADです。

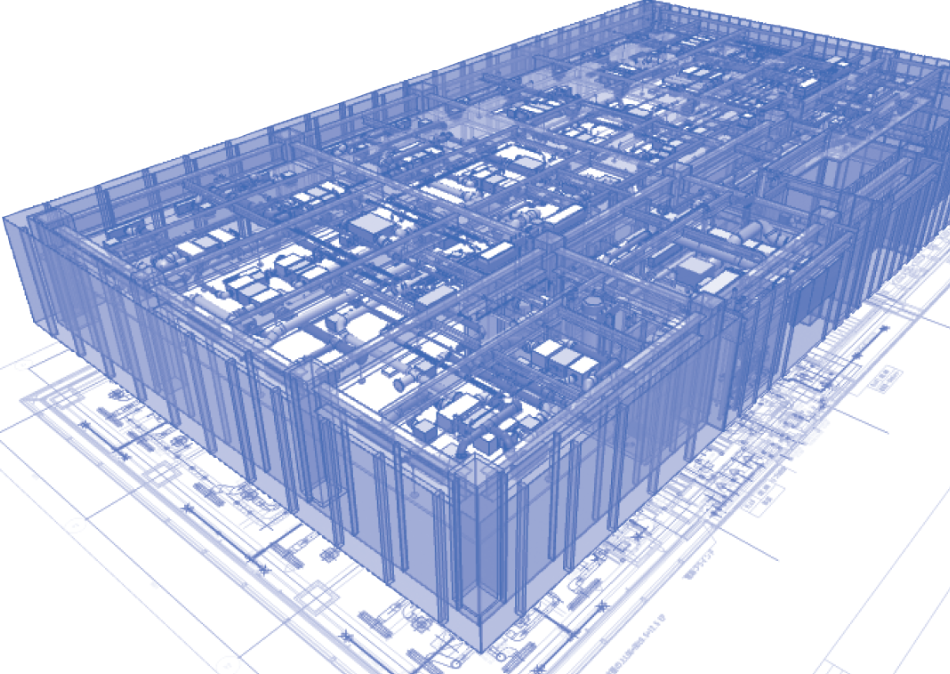

“2次元図面と3次元CGのリアルタイム双方向連動”により、平面/断面/3次元CGの各画面を自在に操作することが可能で、複雑化する現場への「見える化」、 「見せる化」、 「合意形成」に絶大な効果を発揮します。
建築業界では、生産性向上を目指す手法BIMが広く浸透し、近年では、施工BIMの注目度が高まっています。
「CADEWA Real 2017」では、他社製CADとの、広範な部材情報の受け渡しを可能とするため、IFCデータ入出力の向上や3次元表現力の強化、属性情報をユーザ開放し、施工やメンテナンスに必要な情報の付加を可能としました。
また、タブレット端末の現場活用を想定し、設備業界初の3D-PDF出力を実装。作業指示や打合せなどのシーンで活用いただけます。



製品コンセプト


特長・機能

リアルタイム3次元CG
リアルタイム3次元CG
リアルタイム3次元CGについての詳細をご紹介します。
基本機能
基本機能
基本機能についての詳細をご紹介します。
建築・設備共通機能
建築・設備共通機能
建築・設備共通機能についての詳細をご紹介します。
電気設備機能
電気設備機能
電気設備機能についての詳細をご紹介します。
空調・衛生設備機能
空調・衛生設備機能
空調・衛生設備機能についての詳細をご紹介します。
CADEWA Real 2017 新機能
基本機能
CADEWA Real 2017 で対応した
新機能をご紹介します。
基本機能         建築・設備共通機能
電気設備機能   空調・衛生設備機能

機能アップ一覧(PDF)はこちら
をご覧ください。

このページの先頭へ

スペック・動作環境

スペック

項目 内容
図面ウインドウ数 無制限(メモリに依存)
図面要素数 無制限(メモリに依存)
UNDO/REDO 無制限(メモリに依存)
用紙 A0~A6、B0~B6、その他
縮尺 自由
レイヤ数 2048
512色+ユーザ定義256色
線種 106種類+ユーザ定義3968種類
線幅 30種類
フォント TrueTypeフォント
検出 AutoSnap搭載(端点、中点、中心、最終点、要素近傍点等)
自動保存 コマンド実行回数、時間、要素処理回数から選択

動作環境

項目 内容
OS Windows 10(32ビット版、64ビット版)
Windows 8.1(32ビット版、64ビット版)
Windows 7 SP1(32ビット版、64ビット版)
CPU インテル Core i5シリーズ以上(周波数が高いものを推奨)
メモリ Windows 10/8.1/7(64ビット)の場合:8.0GB以上推奨
Windows 10/8.1/7(32ビット)の場合:4.0GB以上推奨
HDD空き容量 6GB以上以上
ディスプレイ解像度 1280×768以上 フルカラー推奨
グラフィック OpenGL 3.2に対応したカードを推奨
※全てのグラフィックカードの動作を保証するものではありません
その他 ホイール機能付きマウス、キーボード
DVDドライブ(インストール用)
USBポートの空き1個(ハードプロテクタ用)
  • ※仮想OS(WindowsXPモード/Virtual PC/VMWare/Fusion/Hyper-V等)上での動作は
  • 保証いたしません。

  • ※CADEWA Real 2017は、32ビットと64ビットバージョンが使用できます。
    • ●64ビットOS上のCADEWA Real 2017 64ビット版で使用可能なメモリの量は、
    • OSの制限に依存します。
    • ●64ビットOS上のCADEWA Real 2017 32ビット版で使用可能なメモリの量は、最大4GBです。
    • ●32ビットOS上のCADEWA Real 2017 32ビット版で使用可能なメモリの量は、最大2GBです。
    • ●CADEWA Real 2017 64ビット版は 32ビットOSにインストールすることはできません。

  • ※大規模な図面(CADEWAのデータで100MB以上)を扱う場合は以下の環境を推奨します。
    OS 64ビット
    メモリ 16GB以上
    CPU Core i7/Xeon 3.0GHz以上のCPU
    例:Core i7 6700、Xeon E3-1245v5など (※2016年時点)
    グラフィック
    カード
    NVIDIA Quadro シリーズまたは、AMD FireProシリーズで、メモリ2GB以上のものを推奨
    例:NVIDIA Quadro M2000 (※2016年時点)
