機器・器具配置

空気調和・衛生設備CADシンボル基準「SHASE-S001-2005」を搭載しています。「設備機器 “Stem” Ver8.0」を設備機器ライブラリとして読み込めます。詳細寸法を指定するパラメトリック配置や一括配置ができます。
衛生器具は、よりリアルなCG形状を搭載しています。

ルート作画

高さを意識したルート作画が平面から簡単に行え、同時に3次元CG、断面にも反映されます。
断面から作画をすることも可能です。エルボ、分岐チーズ、ホッパー、立上下げ継手等は操作に合わせて自動で作画されます。

  • ● 機器・器具に設定されている接続点からサイズやレベルを自動で取得し作画ができます。
  • ● ルート間の接続は、多彩なパターン候補から適切なパターンを選択して接続できます。
  • ● 保温材を指定して作画できます。作画した保温材は3次元CGで色、透過度を変更できます。
  • ● エルボ、チーズの作画形状を指定しながら作画できます。(複線、単線)

技術計算(揚程計算、静圧計算 他)

豊富な技術計算シミュレーションにより、設計業務を支援します。

静圧計算、揚程計算

  • 指示した配管・ダクトルートに対して、自動で決定した最遠ルートまたは指定ルートから取得した部
  • 材をもとに、揚程計算、静圧計算を行います。
  • ポンプや送風機の能力算定が容易に行え、条件を変えてシミュレーションをする等、計算結果の複数
  • 保存、Excel出力が可能です。

制気口算定

  • 部屋面積、天井高さ、冷暖房負荷から制気口(アネモ、ライン)の個数と風量を算出し、一括で配置
  • できます。

自動ルート作画

  • 複数の機器・器具から、負荷単位や風量を取得し、サイズ計算を行いながら自動でルートを作画でき
  • ます。(給水計算、排水枝計算、ダクトサイズ計算)

編 集

機器・器具編集

  • 配置済みの複数の機器・器具に対して一括で機器・器具の置き換えや配置角度、倍率変更等の編集が
  • できます。機器・器具を移動すると、接続されたルートも連動して移動・伸縮します。

ルート編集

  • 作画済みのルートに対して豊富な編集機能を用意しています。
  • サイズ、レベル、材質、用途等を変更すると、注釈文字も自動で変更されます。

  • ■機能一例
  • ・ルート移動(*)・ルート伸縮 ・継手変更 ・レベル変更・材質変更
  • ・ルート変形・直管割・ダクト割 ・サイズ変更 ・用途変更・管端変更
  •  *勾配付きルートの移動時は、レベルを維持するルートを「指示ルート」、「メインルート」、

    「隣接ルート」から選択できます。


ルートの複線化・単線化、竣工図化

  • 単線ルートを一括で複線化、複線ルートを一括で単線化することができます。竣工図化では、竣工図に適
  • した立上下げ継手処理も可能です。

仕上げ

  • 図面内に作画した機器・器具を検索し、衛生器具リストや制気口リストを自動で作画できます。ペーパーレイアウト上でルートに注釈文字や記号を直接作画することもできます。
  • その他、多数の仕上げ機能を搭載しています。




材料集計、ルート金額算出

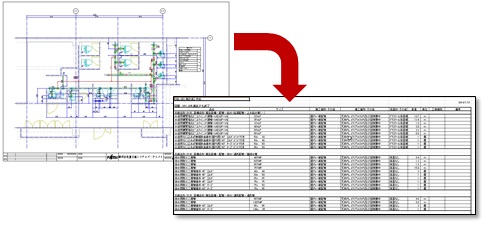

材料集計

  • 器具の個数、配管の材料や長さ、ダクトの板厚毎の面積等を自動集計できます。また、パッキン
  • (配管)の集計や保温材・施工場所毎の集計、フレキの本数単位での集計も可能です。集計結果は
  • Excel形式やCSV形式、CI-NET形式で出力できます。

ルート金額算出

  • 指定した範囲にある部材の概算金額を算出できます。保存済みの数量集計ファイルから合算出力、増
  • 減比率比較が可能です。

配管プレカットリスト作成

  • 配管に加工用の属性を付与し、L寸の作画やプレカットリストのExcel出力が可能です。
    現場での加工作業の削減や施工品質の向上に貢献します。

アイソメ

  • 平面図からアイソメ図を自動で作画できます。
  • 配管・ダクトのサイズ、長さ、流量、風量等も同時に作画でき、隠線処理も可能です。
  • 配管プレカットリスト作成時は、必要長、管番号が作画できます。
